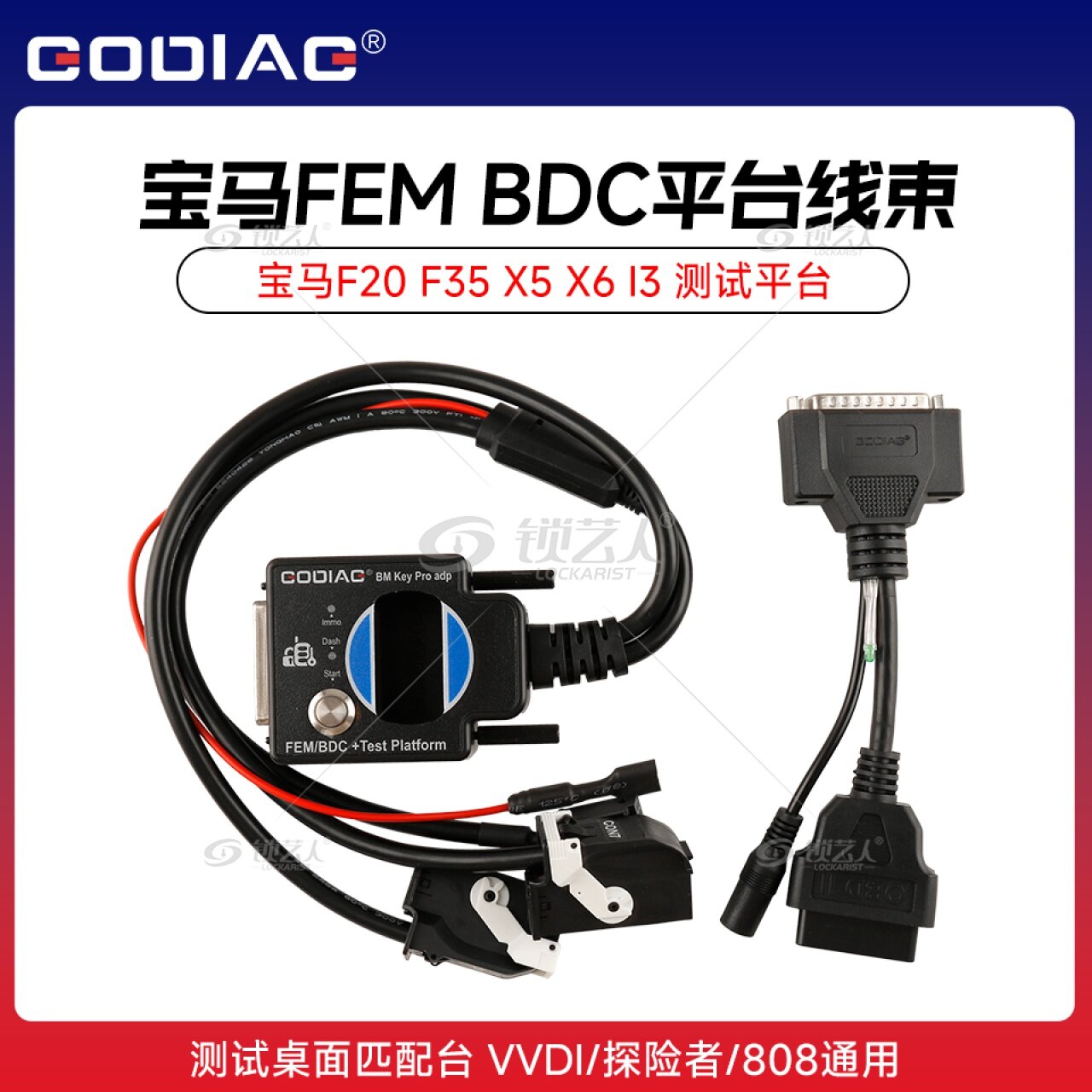

宝马FEM BDC平台线束 测试桌面匹配台 VVDI/探险者/808通用 新3系 X5 X1 X3 X6 i3
宝马FEM BDC平台线束 测试桌面匹配台 VVDI/探险者/808通用 新3系 X5 X1 X3 X6 i3
宝马FEM BDC平台线束 测试桌面匹配台 VVDI/探险者/808通用 新3系 X5 X1 X3 X6 i3
宝马FEM BDC平台线束 测试桌面匹配台 VVDI/探险者/808通用 新3系 X5 X1 X3 X6 i3
宝马FEM BDC平台线束 测试桌面匹配台 VVDI/探险者/808通用 新3系 X5 X1 X3 X6 i3
宝马FEM BDC平台线束 测试桌面匹配台 VVDI/探险者/808通用 新3系 X5 X1 X3 X6 i3

宝马FEM BDC平台线束 测试桌面匹配台 VVDI/探险者/808通用 新3系 X5 X1 X3 X6 i3

宝马F20 F35 X5 X6 I3 测试平台。有FEM BDC与钥匙即可使用,无需再找STARTSTOP开关、仪表。预留了发动机、变速箱、仪表接口,还有一个扩展接口以供其它模块往平台上挂。FEM平台操作说明:先看启动照明灯亮(说明平台和FEM通信成功,接两下打开钥匙仪表灯亮,长按启动开关关闭)最佳感应区再钥匙背面,如果不行,轻微移动钥匙感应区15WUP灯为仪表指示灯。
¥268
已售出523
  • 商品编号:AQCT0091
  • 库存状态:2-3 天
  • 商品评分:
  • 商品评价:4评价


宝马FEM BDC测试平台操作说明

、宝马FEM BDC测试平台接头说明

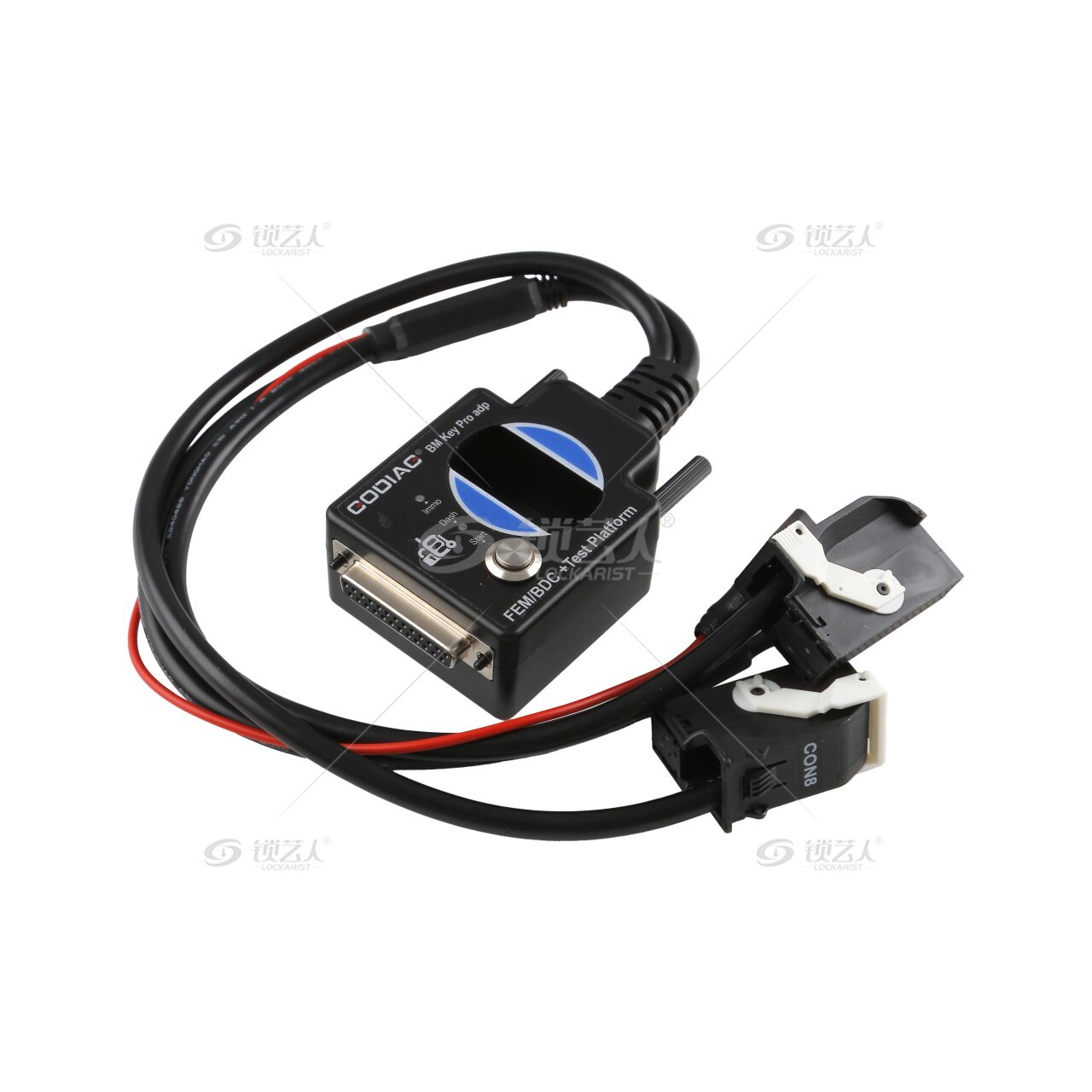

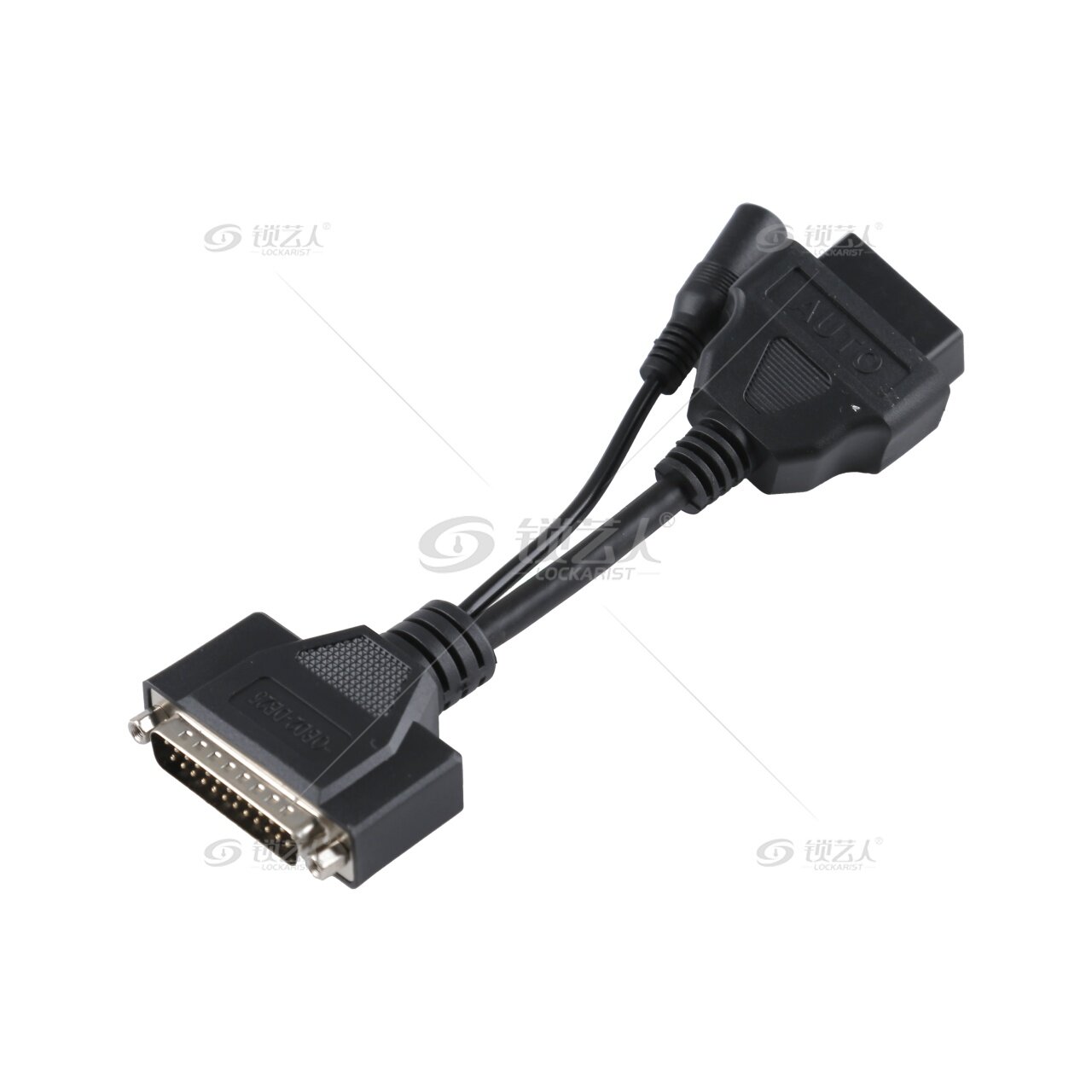

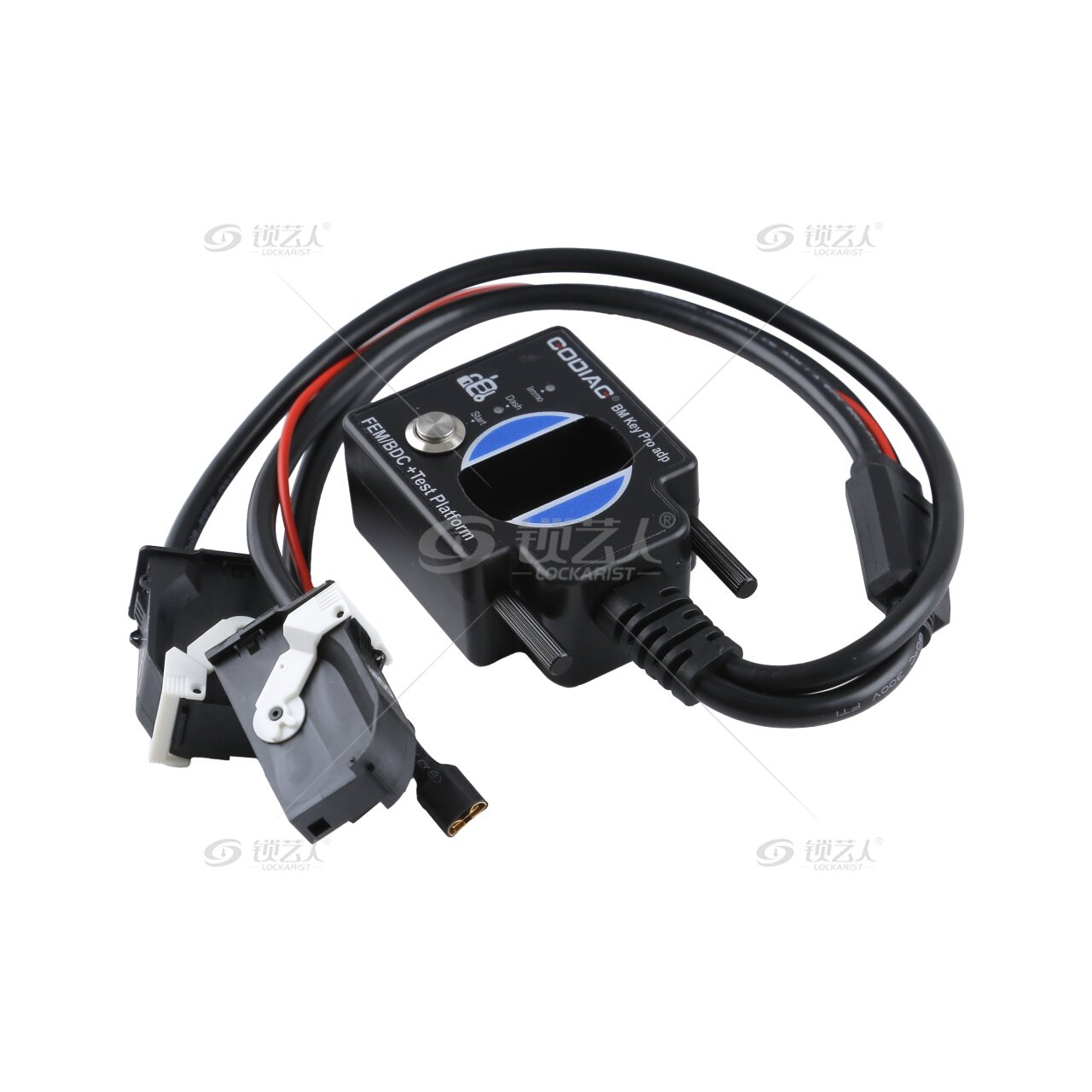

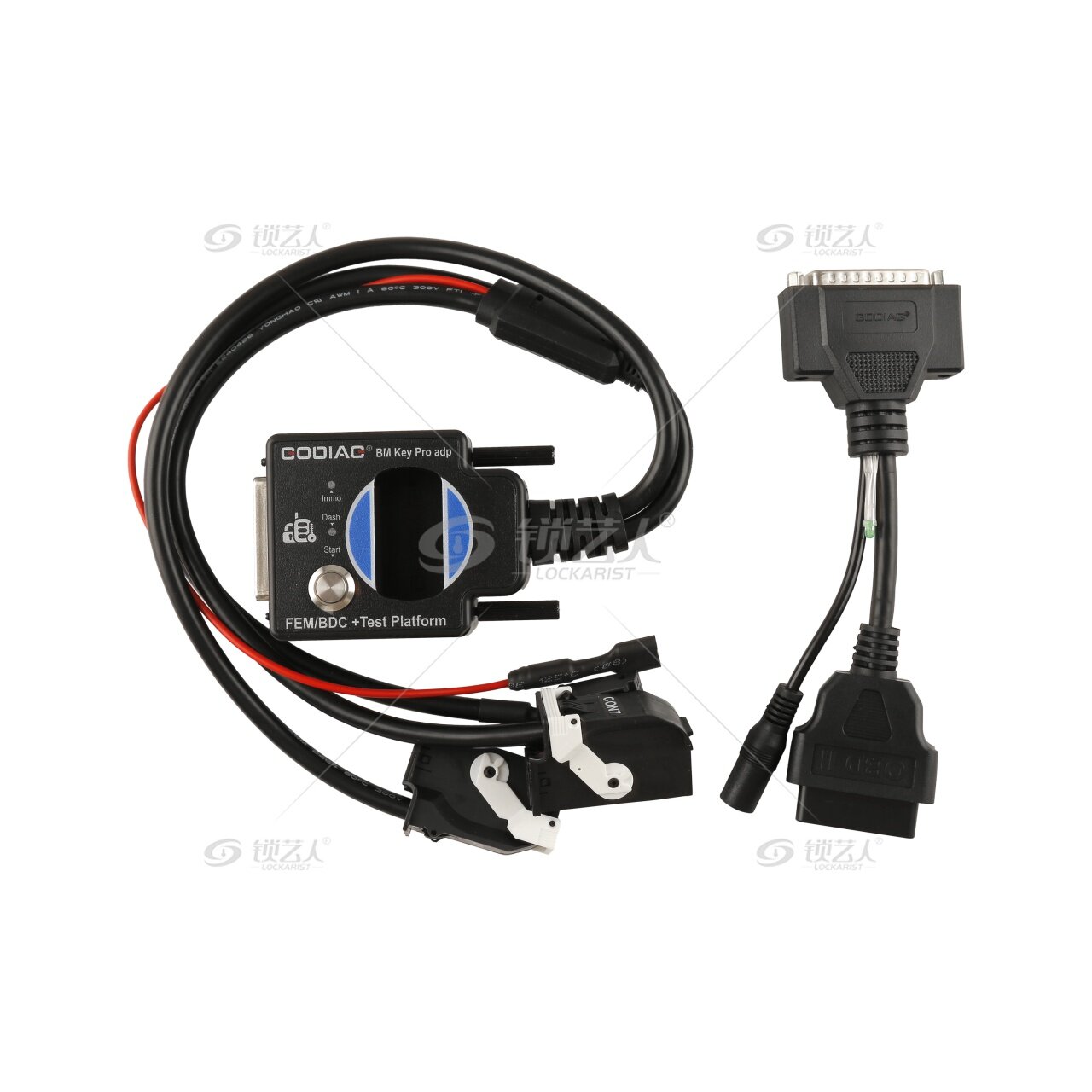

各个接口和平台正反面展示



1OBD接口

2、仪表和变速箱的接口、插头(8HP  6HP 变速箱插头单独购买

3ABS 方向机等等模块接口

4CN7  CN8线接口FEM BDC上面有 自己仔细看看

Ⅱ、宝马FEM BDC测试平台使用说明,背面已经写好了接口定义,

   自己可以用起来

接口接好如下图所示,再接通电源。两个指示灯中下面那个电源指示灯会亮黄色,钥匙感应线贴在钥匙背面中间。然后按启动开关两次,就会点亮红色仪表指示灯。然后就可以诊断,编程,匹配钥匙

钥匙最佳放置感应位置如下图

使用方法非常简单只要你把CN7  CN8FEM BDC上面写了)插头链接好,钥匙感应背面帖在钥匙感应器(钥匙有时候轻微移动去尝试打开钥匙)按2次打开钥匙,正常车也是一样,长按开关关闭钥匙



仪表灯亮了就可以通信做钥匙了。在这里提醒下大家注意使用电源需要14V 3A以上比较稳定,因为有时需要编程。

正确的感应方式
